南平鋼包渣線和衝擊區用澆注料

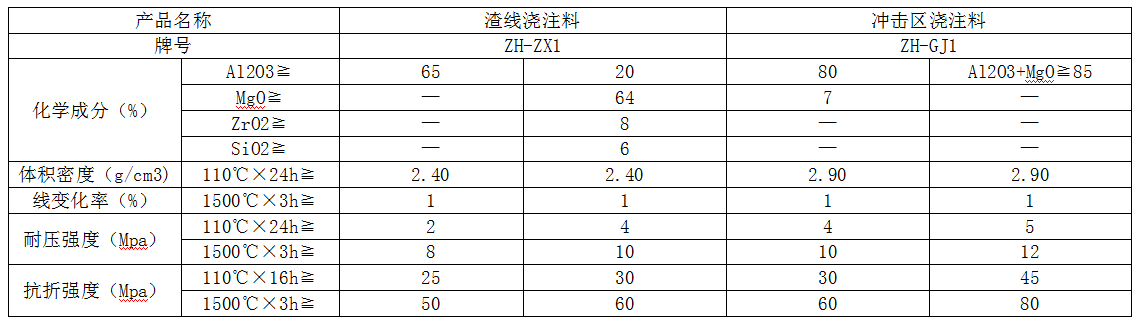

鋼包渣線和衝擊區用澆注料

精煉鋼包渣線MgO-C質裏襯主要損毀機理是C的氧化（huà），除了C的直接氧化外，主要是操作溫度大於（yú）1650℃以及高（gāo）溫減壓操作所造成（chéng）的（de），特別是在高溫減壓條件下更是如此。精煉鋼包主要選用MgO-Cr2O3磚和高鋁磚分別為渣線部位（wèi）和抵蝕區域裏襯耐火材料，由於考慮到環境保（bǎo）護的要求，現在除了AOD鋼包（bāo）外，都已經實現（xiàn）無鉻化了（le），而代之以MgO-C磚或者MgO-CaO-C或者MgO-CaO-C磚（zhuān）作為渣線部位裏襯的耐火材料，鋼水真空精煉（liàn）（包括精煉低碳及超碳磚）鋼包渣線部位裏襯則選用低碳MgO-C磚。精煉鋼渣線選用MgO-C磚，還（hái）是選用（yòng）MgO-CaO-C磚，主要（yào）決定（dìng）於精煉鋼種，熔渣（zhā）特性和操作條件。

鋼包裏襯可（kě）分為整體包襯（chèn）和磚砌包襯，整包包襯主要是A12O3的原料燒結礬土和合成A12O3白剛玉、亞白剛玉和板狀A12O3等，並且配有Sp、MgO等，生產所謂含有MgO的A12O3質低水泥（LCC）或（huò）超低水泥（ní）（ULCC）耐火澆注料，為了進一步提高耐侵蝕性，今年來還研究（jiū）了堿性耐火澆注料，除一些應用外，堿性耐火澆注料仍然處於試驗研究階段，盡管MgO水化，結合係統，殘餘收縮等問題已基（jī）本得到控製，但渣滲透、粘渣、結構（gòu）剝落等問題同樣限製了堿性（xìng）耐火澆注料在鋼包上的應用，磚砌鋼包主要用於（yú）中性磚（高鋁磚、A12O3-MgO-C磚）和MgO-C磚築成。
