固廢、危廢、醫廢等焚（fén）燒爐係列澆注料（liào）

2020-07-24 10:32:27

次

詳細介（jiè）紹：

高強防滲料

高強防滲（shèn）料

固廢、危廢、醫（yī）廢等焚燒爐係列澆注料

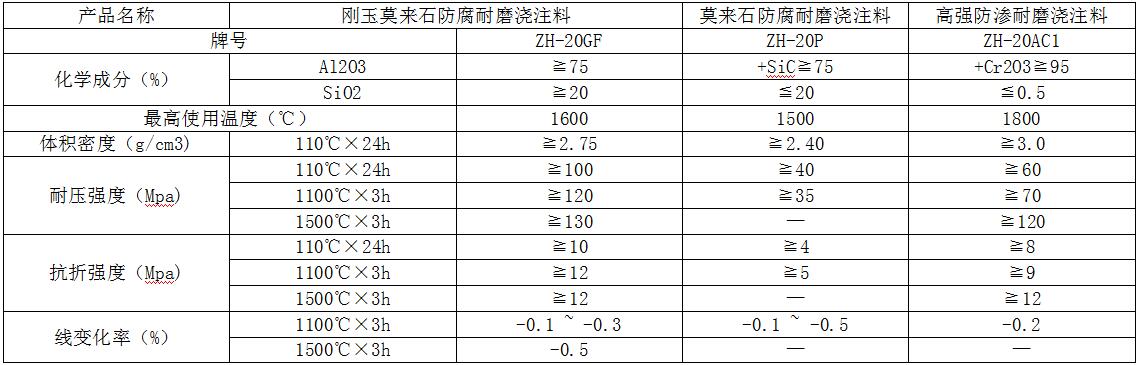

固廢、危廢（fèi）、醫廢等焚燒（shāo）爐（lú）係列澆注料參數

剛玉莫來石耐火澆注（zhù）料在自然界中含有較少量的莫來石，而工業（yè）莫來石原（yuán）料是人工合成的並且具有高純（chún）度和高密度。結構良好，蠕變速率低，熱（rè）膨脹小（xiǎo），抗熱震性和耐化學性（xìng）強。它在耐（nài）火工業中得到了廣泛的應用，並且（qiě）也在迅速發展，但（dàn）是如果是剛玉和莫來石，則相比之下，剛玉的硬度和真實（shí）密度要比莫來石好得多。剛玉和碳化矽是用於製（zhì）備高性能耐火澆（jiāo）注料的高純度耐火原料。當將鋁酸鹽水泥用作粘合劑時，會引入有害雜質並降低其性能。目前，複合粘結劑通常（cháng）用於製備剛玉和碳化矽耐火澆注料，即莫（mò）來（lái）石與剛（gāng）玉和碳化（huà）矽耐火澆注料的結合，其性能如表1所（suǒ）示。No.1和No.2使用氧化鋁含量為98％的（de）氧化鋁以Al2O3為耐火骨料，粒徑為8〜1mm，量為550。SiC> 98％碳化矽用作（zuò）細骨料，粒徑為2至1mm，用量為100。是合成莫來石（shí）粉（fěn），α-Al2O3和SiO2細粉。劑量數字1分（fèn）別為15％，14％和6％，數字2分別為10％，17.5％和7.5％。 97％的碳（tàn）化矽用作耐火骨料，含量為（wéi）65％。 SiC> 99％的碳化矽（guī）用作耐火粉末，用量為10％。 Al 2 O 3＞ 91％的α-Al2 O 3，α-Al2 O 3和SiO 2細粉末用作粘合劑（jì）和粉末，其量為25％。耐火骨料與耐火粉末的質量比為65:35。應該指出的是，在設計配合比時，基體中（zhōng）的材料應確保（bǎo）很大程度地形成莫來石高溫粘結相，並可以獲得良好（hǎo）的可加工性，微觀結構和耐（nài）熱衝擊性。
